Regeneración del bulbo de presiones:
recuperamos el terreno que hay bajo tu cimentación
Un edificio que asienta aunque la estructura esté bien. Grietas que avanzan sin que nada en el propio edificio lo explique. La causa, muchas veces, no está a la vista: está en el terreno que hay justo debajo de la cimentación —el bulbo de presiones—, que ha perdido la capacidad de sostener la carga.
La regeneración del bulbo de presiones (o bulbo de tensiones) consiste en tratar ese volumen concreto de terreno para devolverle densidad y capacidad portante, rellenando huecos y consolidándolo con inyección controlada, sin demoler la cimentación ni recalzarla con pilotes. En OPG Terra lo hacemos con inyecciones de cemento y microcemento de control milimétrico, y solo después de entender por qué ese terreno ha fallado.
Porque no siempre la solución es meter pilotes hasta un estrato profundo: cuando el problema es el terreno del bulbo, a menudo lo más eficiente es regenerarlo
¿Qué es el bulbo de presiones (o de tensiones)?
Cuando una zapata o una losa transmite la carga del edificio al terreno, esa carga no se reparte hacia el infinito: se concentra en un volumen de suelo con forma de bulbo justo bajo la cimentación. Es el bulbo de presiones: la zona donde el incremento de tensión que provoca el edificio es significativo, convencionalmente allí donde supera el 10 % de la presión de contacto.
Ese volumen de terreno es el que de verdad sostiene el edificio. Si el suelo dentro del bulbo pierde densidad o capacidad, la cimentación se queda sin apoyo fiable y empieza a asentar —aunque más abajo el terreno sea excelente.
¿Hasta qué profundidad llega el bulbo de presiones?
El bulbo no tiene un límite exacto, pero sí uno práctico: se considera que llega hasta donde el incremento de tensión que provoca la cimentación deja de ser significativo —convencionalmente, por debajo del 10 % de la presión de contacto—. A partir de ahí, el efecto de la carga sobre el terreno se considera despreciable. Esa profundidad depende sobre todo del ancho y del tipo de cimentación:
Zapata aislada
el bulbo suele alcanzar entre una y dos veces su ancho
Zapata corrida
algo más, por su forma alargada
Losa
mucho más profundo y extenso, porque al ser mucho más ancha moviliza un bulbo mayor, aunque la presión de contacto sea menor
Hay un matiz importante: cuando dos zapatas están próximas, sus bulbos se solapan en profundidad y el conjunto se comporta como una cimentación más ancha, con un bulbo mayor y asientos superiores a los de cada zapata por separado —una causa habitual de asientos diferenciales que se infravaloran—. Por eso la profundidad real del bulbo, y hasta dónde hay que reconocer el terreno, se define con el estudio geotécnico y el análisis de las cargas, no a ojo.
Por qué se degrada el bulbo de presiones
El terreno del bulbo puede perder capacidad por varios motivos, y casi nunca por uno solo:
Lavado de finos por el agua
Fugas de saneamiento, un nivel freático que fluctúa o filtraciones que arrastran las partículas finas y van dejando huecos (erosión interna).
Rellenos antrópicos mal compactados
dentro del bulbo, que consolidan con el tiempo bajo la carga
Oquedades y descompresión del terreno,
por antiguas conducciones, excavaciones próximas o alteración del suelo
Cambios de humedad en suelos sensibles
(arcillas que hinchan y retraen), que degradan la estructura
del terreno.
El agua es uno de los factores más frecuentes, pero no el único: por eso el tratamiento empieza por identificar qué ha degradado el terreno, y no solo por rellenarlo.
Qué es regenerar el bulbo de presiones
Regenerar el bulbo es devolver al terreno bajo la cimentación las propiedades que ha perdido. Mediante inyección controlada se rellenan los huecos, se compacta y densifica el suelo y se consolida el volumen del bulbo, reduciendo su deformabilidad y aumentando su capacidad portante. El resultado: la cimentación vuelve a apoyar sobre un terreno competente y los asientos se detienen, sin demoler, sin recalzar con pilotes y con movimientos de orden milimétrico.
¿Hasta qué profundidad hay que tratar el terreno bajo la cimentación?
Tratar el terreno bajo una cimentación no significa, necesariamente, tratar todo el bulbo: significa tratar el espesor de terreno degradado que hay dentro de él. Y ese espesor, muchas veces, es solo una parte.
Lo habitual es que el problema esté en un nivel concreto —un relleno antrópico, una capa lavada por el agua, un tramo descomprimido—, mientras que por debajo el terreno natural sigue siendo competente. En esos casos se trata únicamente el nivel deformable, sin necesidad de atravesar todo el bulbo: se devuelve capacidad a la capa que ha fallado y el conjunto vuelve a apoyar sobre el terreno bueno que hay debajo.
La profundidad exacta del tratamiento se define con el estudio geotécnico —a veces apoyado en ensayos como penetrómetros junto a la cimentación—, que localiza a qué cota está el terreno degradado y hasta dónde llega. Con esos datos se decide la profundidad de los tubos manguito, la disposición de los puntos y las fases de inyección. Tratar de menos deja el problema sin resolver; tratar de más encarece la obra sin aportar seguridad: por eso el diagnóstico previo es lo que hace eficiente la intervención.
Regenerar el bulbo o recalzar con pilotes: cuándo cada uno
No siempre la respuesta es la misma, y ahí está la clave de un buen diagnóstico:
Regenerar el bulbo
o es la mejor opción cuando el terreno que ha fallado se puede tratar y devolver a su capacidad —típico de rellenos, suelos lavados o descomprimidos con un fondo competente.
Recalzar con micropilotes
es lo indicado cuando no hay terreno competente a la profundidad del bulbo
o las cargas exigen llevarlas a un estrato profundo.
En OPG hacemos las dos cosas, así que te recomendamos la que resuelve tu caso, no la que nos toca vender —y a menudo se combinan. Consulta el recalce de edificios y los micropilotes perforados.
Cómo regeneramos el bulbo: inyección de control milimétrico

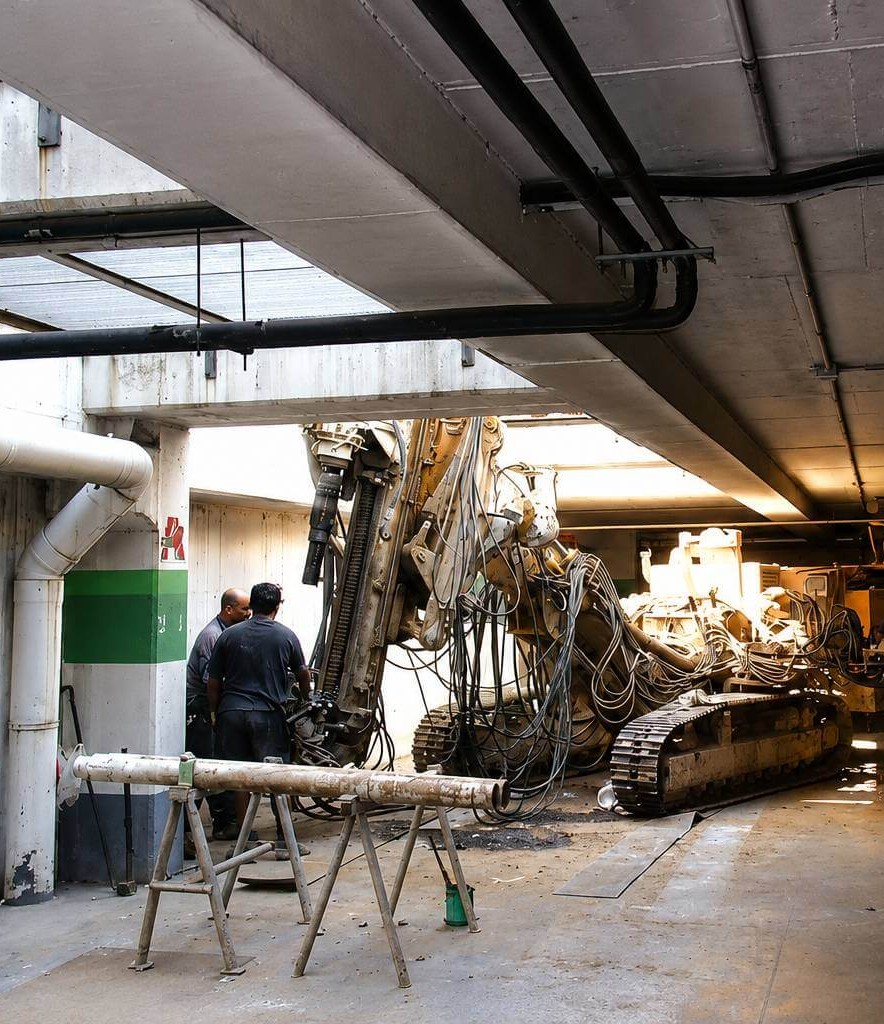

La regeneración se ejecuta con inyección a través de tubos manguito, que permite tratar cada tramo a la profundidad exacta y reinyectar sin volver a perforar. Según el terreno se emplea impregnación (rellena los poros de suelos granulares) o fracturación controlada (consolida los suelos finos), con lechada de cemento o microcemento, y siempre con control milimétrico de las deformaciones para no dañar la estructura. El detalle de la técnica está en inyecciones armadas.
Qué solución necesita el terreno bajo tu cimentación
Si bajo tu cimentación…
La solución suele ser ...
El terreno tiene huecos o ha perdido densidad y se puede regenerar
No hay terreno competente a la profundidad del bulbo
El agua sigue lavando el terreno bajo la cimentación
Control del agua · drenaje + inyección
El caso combina varios
Solución integral, diseñada a medida
Regenerar sin resolver la fuga o el agua que lava el terreno no sirve de nada: por eso tratamos la causa antes que el hueco.
¿Tu edificio asienta y no sabes por qué?
Estudiamos el terreno bajo tu cimentación y te decimos si regenerar el bulbo es la mejor solución — o cuál lo es.
Cómo trabajamos, paso a paso
1. Diagnóstico
Estudio del terreno bajo la cimentación —a veces con penetrómetros—, causa de la degradación y estado de la estructura.
2. Proyecto
Definimos la profundidad, la disposición de los puntos de inyección y el tipo de tratamiento.
3. Inyección por fases con control milimétrico
Tratamos el bulbo controlando presión, caudal, volumen y deformaciones en tiempo real
4. Verificación
Comprobamos la mejora conseguida —por ejemplo, con penetrómetros antes y después— y que el asiento se ha detenido
5. Informe a la Dirección Facultativa
Toda la documentación queda registrada y a su disposición
Ventajas de regenerar el bulbo
Menos invasiva que demoler o recalzar
se mantiene la cimentación original trabajando
Sin grandes movimientos de tierra
y con el edificio en uso en la mayoría de los casos.
Movimientos milimétricos
idónea en edificios habitados y patrimonio
Actúa sobre la causa —el terreno—
no sobre el síntoma
Por qué regenerar el bulbo con OPG
Regeneramos con cemento, no solo con resina
Tratamos el bulbo con lechada de cemento y microcemento por fases: un tratamiento estructural y duradero del terreno, con más control que las resinas expansivas superficiales, especialmente cuando hay que devolver capacidad portante en profundidad.
Control milimétrico y verificación del resultado
Controlamos presión, caudal y deformaciones en tiempo real durante la inyección, y comprobamos la mejora conseguida en el terreno antes de dar por buena la actuación.
Regeneramos o recalzamos: te recomendamos lo que resuelve
Ejecutamos tanto la inyección como el recalce con micropilotes, así que proponemos la solución que
corresponde a tu caso —regenerar el terreno, llevar las cargas a profundidad o combinar ambas—, no la que
nos toca vender.
Seguimiento y verificación
Durante la inyección seguimos las deformaciones del terreno y de la estructura para mantener los movimientos dentro de límites milimétricos, y al terminar verificamos que el terreno ha recuperado capacidad y que el asiento se ha detenido. Los puntos de control pueden conservarse para comprobar el buen comportamiento a medio y largo plazo, con todo documentado a disposición de la Dirección Facultativa.
Cuéntanos qué le pasa a tu edificio y estudiamos el terreno
¿Asientos, grietas, un terreno bajo la cimentación que ha perdido capacidad? Envíanos los datos y valoramos si regenerar el bulbo es la mejor solución.
Preguntas frecuentes
¿La regeneración del bulbo recupera el nivel del edificio o solo frena el asiento?
El objetivo principal es detener el asiento y devolver capacidad portante al terreno. En algunos casos, al inyectar bajo la cimentación puede recuperarse parte del nivel perdido, pero depende del terreno y de la estructura, y nunca se fuerza el levantamiento a costa de dañar el edificio: prima estabilizar con seguridad sobre recuperar milímetros.
¿Cuánto dura una actuación de regeneración del bulbo?
Depende del volumen de terreno a tratar, de la profundidad y del número de puntos de inyección, pero al ser una actuación localizada suele resolverse en un plazo corto y sin grandes movimientos de obra. El plazo concreto se define en el proyecto, tras el diagnóstico.
¿Hay que reparar antes la fuga o el problema de agua que ha degradado el terreno?
Sí, siempre que el agua sea la causa. Si no se corrige la fuga, el drenaje deficiente o la filtración que está lavando el terreno, el suelo volvería a degradarse alrededor del tratamiento. Por eso resolver la causa forma parte de la solución, no es un añadido posterior.
¿Inyección con cemento o con resina para consolidar el terreno?
Las resinas expansivas actúan de forma rápida y superficial. La inyección con cemento o microcemento consolida el terreno en profundidad, por fases y con control milimétrico, y ofrece un tratamiento más estructural y duradero cuando hay que devolver capacidad portante al bulbo. Para actuaciones de mayor exigencia, aporta más control.
¿Cómo se comprueba que el terreno ha recuperado capacidad?
Con el control de la propia inyección (presión, volumen y deformaciones en tiempo real) y con ensayos de comprobación, como penetrómetros antes y después del tratamiento, que permiten cuantificar la mejora conseguida en el terreno. Los resultados quedan a disposición de la Dirección Facultativa.
