Refuerzo de terraplenes y cuñas de transición:
resolvemos el asiento sin cortar el servicio
Un escalón que aparece justo al entrar en el puente y castiga la vía en cada paso. Un terraplén que asienta en un punto concreto y deforma la calzada. Una cuña de transición que ya no gradúa la rigidez y concentra ahí los mayores asientos diferenciales. En carreteras y ferrocarriles, estos problemas no se resuelven rehaciendo kilómetros de terraplén: se resuelven actuando sobre el punto exacto, y a ser posible sin cortar el tráfico.
El refuerzo de terraplenes en actuaciones aisladas y el tratamiento de cuñas de transición consisten precisamente en eso: devolver capacidad y estabilidad al terreno donde el terraplén falla, y graduar la rigidez en las transiciones con las estructuras, para que los asientos diferenciales dejen de dañar la infraestructura. En OPG Terra lo hacemos con inyecciones y micropilotes de control milimétrico, con medios propios y experiencia en obra ferroviaria y de carreteras.
No partimos de una solución cerrada: primero diagnosticamos por qué asienta el terraplén o falla la transición; solo después decidimos cómo reforzarlo.
Refuerzo de terraplenes y cuñas de transición:
dos problemas que van de la mano
Refuerzo de terraplenes en actuaciones aisladas
El cuerpo del terraplén, o el terreno sobre el que se apoya, pierde capacidad en un punto concreto y empieza a asentar, deformando la calzada o la vía. En vez de reconstruir, se refuerza y consolida ese punto —a menudo con la infraestructura en servicio.
Cuñas de transición
En el encuentro entre un terraplén (flexible) y una estructura rígida —estribo de puente, paso inferior, marco, obra de drenaje transversal—, la rigidez de la vía cambia de forma brusca. Esa transición se resuelve con una cuña que gradúa la rigidez; cuando no existe o no cumple, aparecen en ese punto los mayores asientos diferenciales de todo el trazado.
El problema del «escalón»: por qué asienta un terraplén o falla una transición
Los asientos y el escalón de las transiciones tienen varias causas, casi nunca una sola:
Cambio brusco de rigidez
entre la estructura y el terraplén, que concentra ahí los asientos diferenciales
Cimiento blando o compresible
e bajo el terraplén, que sigue consolidando con el tiempo
Compactación o materiales deficientes
del relleno o de la propia cuña
Agua
Saturación del terraplén o drenaje deficiente, que reduce la capacidad del terreno.
Cargas dinámicas
y, en alta velocidad, fenómenos de resonancia que amplifican los movimientos
Obras de fábrica enterradas
(marcos, pasos inferiores, ODT) que crean puntos rígidos en la plataforma
Identificar cuál domina es lo que decide el tratamiento: no es lo mismo un cimiento que sigue asentando que una cuña mal graduada.
Señales en explotación
Escalón o resalto perceptible
al entrar o salir de un puente, paso o estructura
Defectos de geometría de vía
concentrados en las transiciones, con bateo repetido
Fisuración y baches del pavimento
en los accesos a las obras de paso
Asientos localizados del terraplén
que deforman la calzada o la plataforma
Aumento del mantenimiento y del coste de conservación
en esos puntos concretos
Diagnóstico: localizar el punto y la causa
Analizamos la geometría de la vía o la calzada, el histórico de mantenimiento, el estudio geotécnico del cimiento y el estado de la cuña o el terraplén, y localizamos el punto y la profundidad donde se genera el asiento. Con auscultación —niveles, inclinómetros— comprobamos si el movimiento sigue activo. Solo así el tratamiento va a la causa, y no al síntoma.
Qué solución necesita tu terraplén o tu transición
Según el diagnóstico, el refuerzo se apoya en una de estas técnicas o en la combinación de varias, ejecutadas por fases:
Si en tu terraplén o transición…
La solución suele ser ...
El cimiento o el cuerpo del terraplén asienta y ha perdido capacidad
Hay que transmitir cargas a un terreno firme o reforzar un punto
La cuña de transición no gradúa la rigidez y concentra el asiento
Tratamiento del terreno por fases (inyecciones) + refuerzo puntual
El agua satura el terraplén y agrava el asiento
El caso combina varios
Solución integral, sin cortar el servicio
La técnica no manda: manda el punto y su causa. Lo habitual es combinar consolidación y refuerzo, y hacerlo por fases
¿Un terraplén que asienta o una transición con escalón?
Localizamos la causa y te proponemos la actuación aislada para resolverla, a ser posible sin cortar el servicio.
Cómo trabajamos, paso a paso
Este es el proceso desde tu punto de vista, no desde el de la máquina:
1. Diagnóstico y auscultación.
Geometría, histórico de mantenimiento, estudio geotécnico del cimiento y actividad del asiento.
2. Proyecto.
Definimos el tratamiento, las fases y el alcance de la actuación aislada.
3. Ejecución sin cortar el servicio

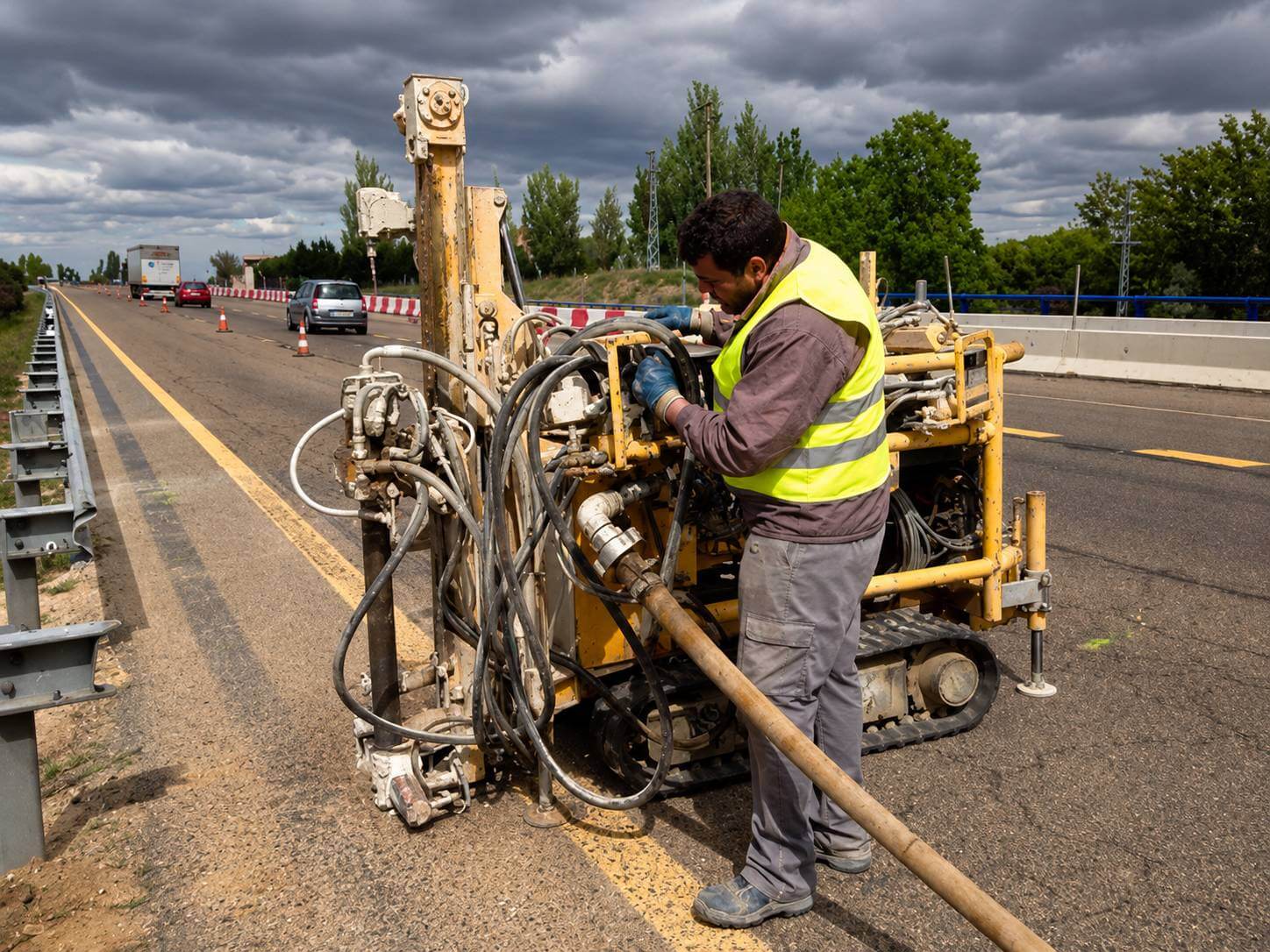

Inyección y refuerzo por fases, con equipos compactos que trabajan desde la plataforma o el pie del terraplén.
4. Control milimétrico en tiempo real
Ajustamos presiones y volúmenes para mantener las deformaciones dentro de límites milimétricos
5. Seguimiento e informe
Verificamos que el asiento se detiene y entregamos la documentación a la Dirección de Obra.
Actuaciones aisladas, sin cortar el servicio
La gran ventaja de reforzar por puntos es que no obliga a rehacer el terraplén ni a cortar la infraestructura. Actuamos sobre el punto exacto donde se genera el problema, con equipos compactos que trabajan desde la plataforma o el pie del terraplén y, en muchos casos, con la carretera o la vía en explotación. Menos afección, menos coste y menos tiempo de obra que una reconstrucción.
Experiencia en terraplenes y estructuras de infraestructura
El trabajo en terraplenes y estructuras de infraestructura forma parte de nuestra trayectoria: el Terraplén de Masadas, el Puente de Endarlatsa y el Muelle de Fomento (Gijón), entre otras obras. Esa experiencia es la que permite intervenir con criterio en un punto singular de una carretera o una vía.
Refuerzo de terraplenes según la infraestructura
Ferrocarril y alta velocidad
Transiciones terraplén-estructura, asientos de plataforma y puntos singulares de la vía, con actuación compatible con la explotación.
Carreteras y conservación
Terraplenes, accesos a obras de paso y tramos con asientos localizados que deforman la calzada.
Obras de paso y drenaje transversal
Marcos, pasos inferiores y obras de drenaje transversal (ODT) donde se concentran los cambios de rigidez.
Grandes constructoras y administraciones
Actuaciones puntuales dentro de contratos de obra, mantenimiento y conservación de infraestructuras.
Por qué reforzar tu terraplén con OPG
Reforzamos sin cortar el tráfico ni la circulación.
Las actuaciones aisladas con inyección y micropilotes se ejecutan por fases y con equipos compactos, lo que permite tratar el punto afectado manteniendo la carretera o la vía en explotación.
Control milimétrico del asiento.
Con inyecciones armadas y tubos manguito tratamos el terreno por fases, ajustando presión y volumen en tiempo real para mantener los movimientos dentro de límites milimétricos —clave junto a estructuras y bajo tráfico.
Ejecución acorde con las exigencias de la infraestructura.
Trabajamos con control de calidad en tiempo real y en coordinación con la Dirección de Obra, atendiendo a los asientos admisibles y a la geometría exigida en explotación
Seguimiento y control
Durante y después de la actuación seguimos el comportamiento del terraplén y de la transición —niveles, inclinómetros— para verificar que el asiento se ha detenido. Los puntos de control pueden conservarse para comprobar el buen comportamiento a medio y largo plazo, y todo queda documentado a disposición de la Dirección de Obra
Cuéntanos qué le pasa a tu terraplén o a tu transición
¿Un asiento localizado, un escalón en una obra de paso, una cuña que no cumple? Envíanos los datos y valoramos la actuación aislada más eficiente.
Preguntas frecuentes
¿Qué es una cuña de transición y por qué da problemas?
Es la zona de transición entre el terraplén (flexible) y una estructura rígida —un estribo, un paso inferior, un marco—, diseñada para graduar el cambio de rigidez de la vía o la calzada. Cuando no existe, no cumple o el cimiento asienta, en ese punto se concentran los mayores asientos diferenciales del trazado, y aparecen el escalón y los problemas de mantenimiento.
¿Por qué aparece el «escalón» a la entrada de un puente o un paso?
Porque la vía o la calzada pasa de apoyar sobre un terraplén, que se deforma, a hacerlo sobre una estructura rígida, que apenas asienta. Ese cambio brusco de rigidez —agravado si el cimiento del terraplén sigue consolidando— genera un asiento diferencial que se percibe como un escalón, castiga el tráfico y dispara el mantenimiento.
¿Consolidación con cemento o con resina para un terraplén?
Depende del objetivo. Las inyecciones armadas con cemento o microcemento consolidan el terreno en profundidad y por fases, con control milimétrico y una durabilidad que las hace idóneas cuando hay que devolver capacidad portante a un terraplén o a una cuña. Las resinas actúan de forma más superficial y rápida; para actuaciones de mayor exigencia estructural, la inyección con cemento aporta más control.
¿Cómo se presupuesta una actuación aislada en un terraplén?
Según el volumen y la profundidad del tratamiento, el tipo de terreno, el acceso al punto y si se trabaja con la infraestructura en servicio. Al ser una actuación localizada, suele ser mucho más económica que reconstruir el terraplén; se presupuesta tras el diagnóstico.
