Anclajes y bulones:
sujetamos el terreno cuando ya no se sostiene solo
Un talud que empieza a moverse, un muro que empuja más de lo que puede aguantar, una excavación que hay que abrir a pocos metros de un edificio habitado. Cuando el terreno pierde estabilidad, no necesitas un catálogo de técnicas: necesitas que alguien lea el problema y lo resuelva sin que la obra —ni el edificio de al lado— sufra las consecuencias.

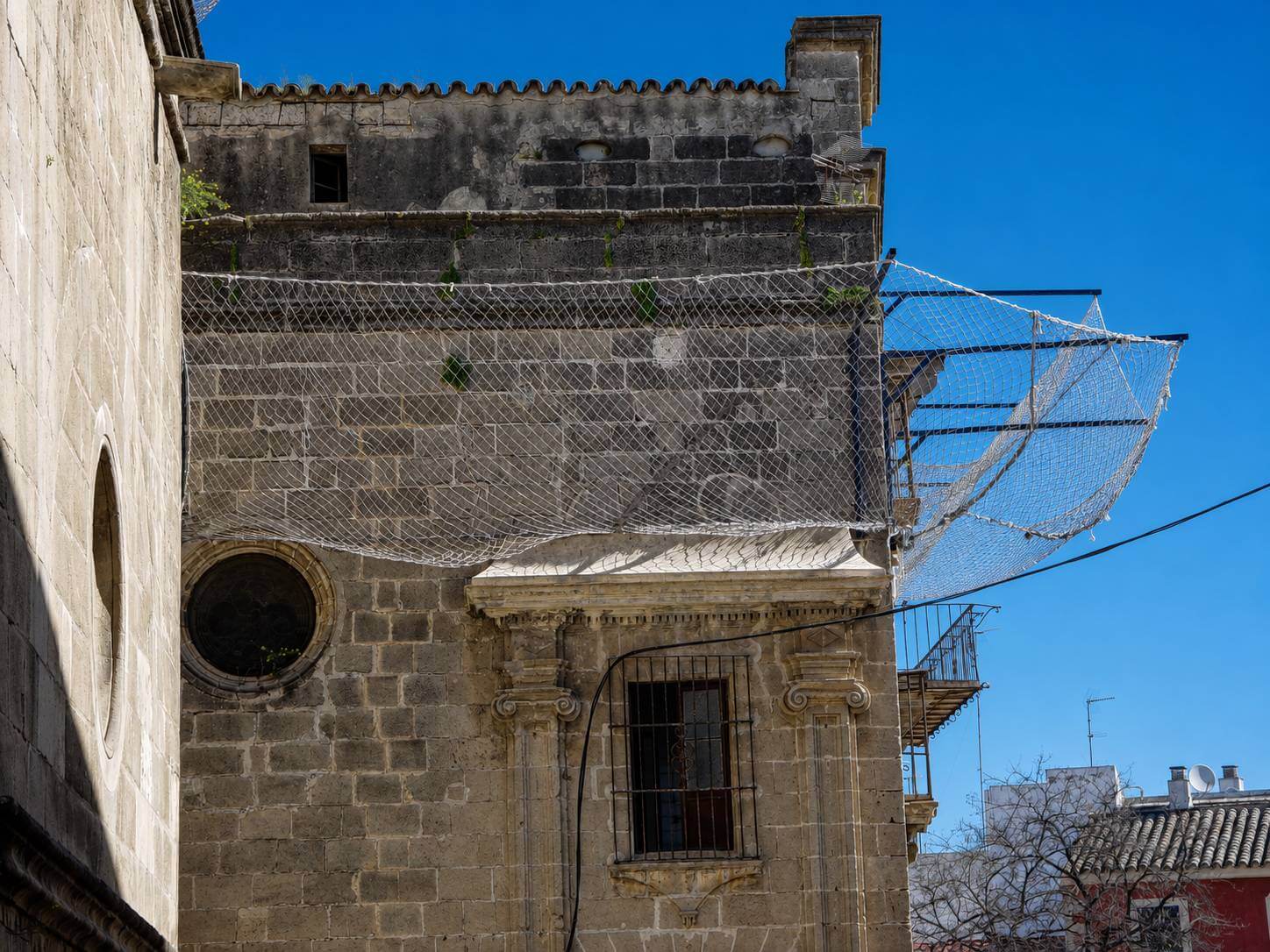

Los anclajes y bulones al terreno son una de nuestras herramientas para hacer exactamente eso: devolver la estabilidad a taludes, muros, excavaciones y estructuras transmitiendo sus esfuerzos a un terreno resistente en profundidad. En OPG los proyectamos y ejecutamos con medios propios, y los aplicamos precisamente donde más se complica la técnica: accesos difíciles, edificaciones en servicio, patrimonio y entornos con presencia de agua.
Qué es un anclaje al terreno (y qué es un bulón)

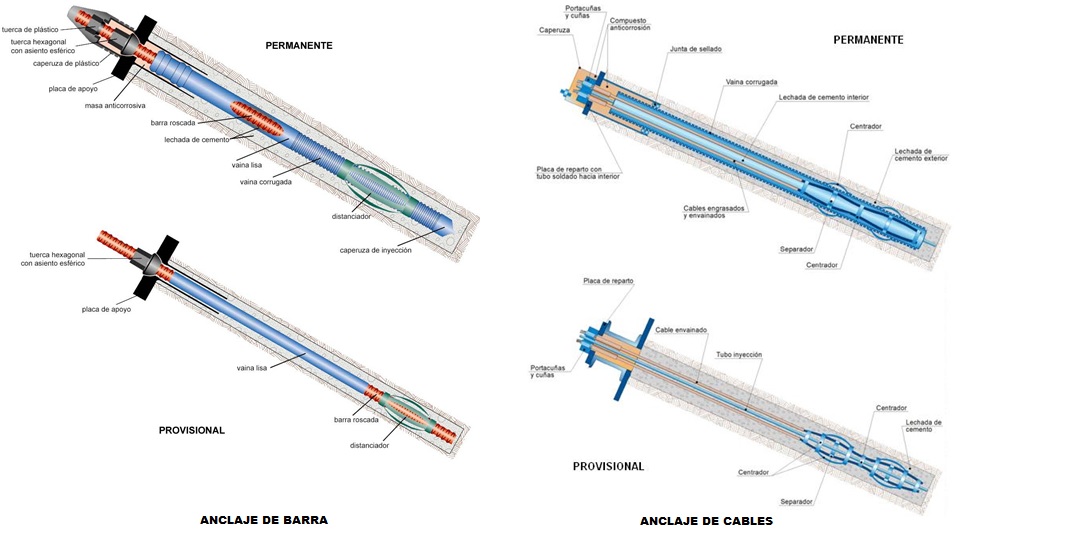

Un anclaje al terreno es un dispositivo capaz de transmitir a un lecho resistente las fuerzas de tracción que se le aplican. El tirante trabaja en tres partes bien diferenciadas:
Cabeza:
Transmite las fuerzas de tracción de la armadura a la placa de reparto o a la estructura
Zona libre:
La distancia entre el punto de fijación en la cabeza y el comienzo del bulbo.
Bulbo (zona de anclaje):
La longitud sobre la que la carga se transfiere al terreno, solidarizada mediante inyección de lechada o resinas.
Un elemento clave en anclajes permanentes es la barrera anticorrosión, situada como mínimo en la zona del bulbo para garantizar la durabilidad del sistema a largo plazo.
¿Anclaje o bulón? La diferencia, en corto
Se confunden a menudo, pero no son lo mismo:
El anclaje suele ser largo y se tesa (activo): se pone en carga a una fracción importante de la carga de proyecto para sujetar el terreno de forma inmediata.
El anclaje suele ser largo y se tesa (activo): se pone en carga a una fracción importante de la carga de proyecto para sujetar el terreno de forma inmediata.
La elección entre uno y otro no es una preferencia: depende del diagnóstico del terreno y del problema real que hay que resolver. Por eso empezamos siempre por ahí.
Tipos de anclajes y bulones que ejecutamos
Adaptamos el sistema a cada proyecto. Trabajamos con:
Según su vida útil:
Anclajes provisionales (uso previsto inferior a 2 años) y permanentes (superior a 2 años, con protección anticorrosión reforzada).
Según su forma de trabajo:
Anclajes activos (tesados) y pasivos (bulones que trabajan por adherencia).
Según su armadura:
anclajes de barra y anclajes de cable, seleccionados según la carga a resistir y las condiciones del terreno.
Y con frecuencia los combinamos con otras soluciones —gunita/hormigón proyectado, micropilotes, inyecciones— cuando el sostenimiento así lo requiere. La técnica no manda; manda el problema.

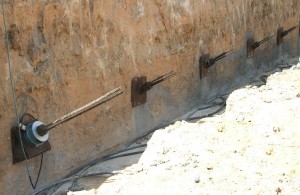

Cuándo necesitas anclajes y bulones
Estos son los problemas reales que resolvemos con esta tecnología:
Taludes y laderas que deslizan o amenazan con desprenderse
especialmente
con edificaciones en coronación. Cosido del terreno con bulones y anclajes, a
menudo combinados con gunita armada.
Muros pantalla, cortinas de pilotes y micropilotes
que necesitan
arriostramiento durante la excavación de sótanos.
Refuerzo de muros de contención
existentes que han empezado a moverse o fisurar.
Estribos de puentes e infraestructuras
sometidos a empujes del terreno
Excavaciones junto a viales o edificios en uso
donde hay que abrir un corte
estable sin afectar a lo que hay al lado.
Si te reconoces en alguno de estos escenarios, el anclaje es probablemente parte de la solución —pero conviene confirmarlo con un diagnóstico.
Soil nailing: cosido del terreno con bulones y gunita
Ese cosido del terreno con bulones que aparece en varios de los casos anteriores tiene nombre propio: soil nailing (o «cosido del terreno», también llamado claveteado). Consiste en reforzar un talud o un corte de excavación introduciendo en él una malla densa de bulones pasivos —barras de acero perforadas e inyectadas— y revistiendo la superficie con una piel de gunita (hormigón proyectado) armada con mallazo. El conjunto convierte la masa de suelo en un bloque coherente y estable, como si se «armara» el terreno igual que se arma el hormigón.
A diferencia del anclaje, que es largo y se tesa, los bulones del soil nailing son pasivos: no se tesan, sino que entran en carga a medida que el terreno tiende a moverse. Lo que da la estabilidad no es un elemento aislado, sino el efecto de conjunto de muchos bulones cortos repartidos por toda la superficie, trabajando junto a la piel de gunita.
Es una solución especialmente eficaz para:
Taludes de desmonte y cortes de excavación
estabilizándolos a medida que se abren, de arriba abajo.
Laderas y taludes que deslizan
cuando interesa reforzar la masa de terreno sin grandes estructuras de contención.
Muros de suelo reforzado
en obra lineal y urbana, como alternativa más ligera a un muro de contención convencional.
La cara de un vaciado o una excavación
de forma provisional o definitiva, combinada cuando hace falta con anclajes activos.
En OPG Terra ejecutamos el soil nailing combinando la perforación e inyección de los bulones con la gunita, con medios propios y control de calidad, y lo adaptamos a cada terreno —incluidos los saturados o con presencia de agua, donde la ejecución se
complica—. Como en el resto de nuestras actuaciones, la solución la decide el diagnóstico: a veces basta con coser el terreno, y a veces se combina con anclajes activos o con drenaje.
¿Cómo se trabajan los anclajes y bulones?
El proceso sigue una secuencia clara, aunque cada fase se adapta al terreno y al tipo de anclaje:
Replanteo y perforación.
Se marcan los puntos y se perfora el taladro con la inclinación y profundidad de proyecto. La perforación se realiza normalmente a rotación o rotopercusión, con un diámetro de entre 68 y 200 mm para barras de 25 mm, y de más de 200 mm para anclajes más complejos. Según el terreno se elige martillo en cabeza o martillo en fondo, y si el terreno es inestable se perfora entubando a la vez para que el taladro no se derrumbe
Limpieza del taladro.
Se eliminan los detritus con aire o agua a presión, porque de eso depende que la lechada rodee la armadura con un espesor regular.
Colocación de la armadura.
Se introduce la barra o el haz de cables, protegiendo el tramo libre y disponiendo la barrera anticorrosión (fundamental en anclajes permanentes).
Inyección de la lechada.
Se rellena el bulbo con lechada de cemento (o resinas) para solidarizarlo al terreno. Se emplean cementos de clase 42,5 o superiores, con relaciones agua/cemento habituales entre 0,4 y 0,6 para inyección en una sola fase (IU); en varias fases se usan los tipos IR o IRS
Fraguado y tesado.
Aquí está la gran diferencia entre los dos elementos. Hasta que la inyección no alcanza la resistencia de proyecto no se puede tesar el anclaje, y sin acelerantes ese periodo es de al menos 7 días. El anclaje activo se pone en carga con gatos hidráulicos, registrando alargamientos; el bulón, al ser pasivo, no se tesa: trabaja por adherencia en cuanto fragua.
Puesta en carga y prueba.
Se realizan pruebas y ensayos de carga para verificar que el sistema resiste antes de darlo por bueno, y se documenta todo. Es la parte que da trazabilidad y seguridad
¿En qué terrenos se pueden utilizar?
Prácticamente en cualquiera: suelos cohesivos, granulares y roca. La clave no es el tipo de terreno, sino adaptar el sistema de perforación e inyección a cada litología — de hecho, esa adaptación es justo donde una empresa especialista marca la diferencia.
Algunos casos que condicionan la ejecución: en terrenos poco compactos o que se desmoronan se perfora entubando o se recurre a bulones autoperforantes; en roca los bulones cosen bloques y estratos; y en terrenos saturados o bajo nivel freático — cauces, puertos, filtraciones— la dificultad se multiplica y hay que controlar muy bien la inyección. Este último es precisamente uno de los entornos donde OPG tiene su ventaja diferencial, así que conviene destacarlo en la web.
¿Qué materiales y maquinas hacen falta?
Materiales
Armadura de acero:
barras corrugadas de alto límite elástico (habitualmente 16–40 mm en pasivos, tipo Gewi) o cables de acero trenzado de 0,6".
Lechada o mortero de cemento
(clase 42,5 o superior) o resinas para conformar el bulbo.
Cabeza de anclaje y placa de reparto
que transmiten la carga a la estructura
Protección anticorrosión
(vainas, tubo envainado) y, cuando se prevé reinyección, tubo-manguito.
Maquinaria y equipos:
Equipo de perforación
a rotación o rotopercusión (martillo en cabeza o en fondo), con entubación cuando el terreno lo exige
Planta o bomba de inyección
de alta presión, con sus depósitos y amasadora de lechada.
Gatos o cilindros hidráulicos de tesado
(multicordón/multifilares) para los anclajes activos, más células de carga para las pruebas.
Laboratorio de obra
para dosificación y rotura de probetas, y pequeña maquinaria de apoyo.
Ejecutar con medios propios este parque de maquinaria de alta capacidad es una de las ventajas de OPG: da control sobre plazos y calidad
Control de calidad y prueba de carga: seguridad que se documenta
Un anclaje solo es fiable si se puede demostrar que aguanta. Por eso cada actuación incorpora un Plan de Control de Calidad con toma de datos completa en las fases de perforación e inyección, y pruebas de carga para verificar la capacidad resistente del sistema antes de darlo por bueno. Todo queda registrado y a disposición de la Dirección Facultativa: trazabilidad total, sin sorpresas.
Cuéntanos tu problema y te decimos cómo resolverlo
¿Un talud en movimiento, un muro que empuja, una excavación complicada? Envíanos los datos de tu obra y nuestro equipo técnico valorará si los anclajes y bulones son la mejor solución —o cuál lo es.
¿Tienes un edificio con grietas o una cimentación que se mueve?
Nuestro equipo técnico puede analizar tu caso y decirte si los micropilotes perforados son la mejor solución o si existe una alternativa más eficiente.
Preguntas frecuentes sobre anclajes y bulones
¿Cuál es la diferencia entre un anclaje y un bulón?
El anclaje suele ser largo y se tesa (activo): se pone en carga para sujetar el terreno de inmediato. El bulón es más corto (hasta unos 10 m), pasivo, y trabaja por adherencia cosiendo estratos y anclando bloques. La elección depende del diagnóstico del terreno.
¿Cuándo se usa un anclaje activo (tesado) y cuándo uno pasivo?
El activo se emplea cuando hay que aplicar una fuerza de sujeción inmediata sobre el terreno o la estructura, como en taludes que empujan o muros pantalla. El pasivo (bulón) se usa para coser el terreno y entra en carga a medida que este tiende a moverse, típico del bulonado de roca y de taludes.
¿Qué diferencia hay entre un anclaje permanente y uno provisional?
La vida útil prevista: provisional por debajo de 2 años y permanente por encima. El permanente incorpora protección anticorrosión reforzada, como mínimo en la zona del bulbo.
¿Cuánto hay que esperar entre la inyección y el tesado?
Hasta que la lechada del bulbo alcanza la resistencia de proyecto. Sin acelerantes, ese periodo es de al menos 7 días; solo entonces se pone en carga el anclaje. El bulón, al ser pasivo, no se tesa: trabaja por adherencia en cuanto fragua.
¿Cómo se comprueba que un anclaje resiste?
Mediante pruebas de carga y un plan de control de calidad documentado durante la perforación y la inyección, registrando alargamientos y cargas. Los resultados quedan a disposición de la Dirección Facultativa.
¿Se anclan con barra o con cable?
La barra se usa habitualmente en bulones y anclajes de menor longitud o carga; el cable de acero trenzado, en anclajes de mayor capacidad. La elección depende de la carga a resistir y de las condiciones del terreno.
