Drenes californianos:
sacamos el agua que está desestabilizando el terreno
Un talud que rezuma agua tras cada lluvia. Una ladera que empieza a deslizar sobre una urbanización. Un desmonte donde el nivel freático empuja justo por donde no debe. Cuando el agua entra en el terreno, casi ningún refuerzo aguanta mucho tiempo: primero hay que quitar el agua, y luego decidir el resto.
Los drenes californianos son precisamente eso: una forma sencilla y muy eficaz de captar el agua dentro del terreno y sacarla por gravedad para rebajar el nivel freático y reducir las presiones intersticiales que hacen deslizar taludes y laderas. En OPG Terra los proyectamos y ejecutamos con medios propios, y los aplicamos donde más se complica la técnica: entornos con presencia de agua, accesos difíciles y taludes que ya se han empezado a mover.
El agua es el factor que multiplica la dificultad de cualquier actuación geotécnica, y es justo donde tenemos nuestra ventaja. Por eso el dren californiano no lo vendemos como una técnica de catálogo, sino como parte de la solución a un problema concreto: el que provoca el agua en tu obra.
Qué es un dren californiano
Un dren californiano es un drenaje profundo subhorizontal: una perforación de pequeño diámetro y gran longitud, ligeramente ascendente, dentro de la cual se aloja un tubo ranurado o perforado (normalmente de PVC) que capta el agua del interior del terreno y la conduce hacia el exterior por su propio peso, sin bombas ni energía.
Se les llama también drenes subhorizontales o drenes de penetración transversal, y su nombre viene del Departamento de Carreteras de California, que popularizó la técnica para estabilizar taludes. La idea de fondo es simple y muy potente: si consigues bajar el agua, el terreno recupera resistencia por sí solo.
Para qué sirve: menos agua, más estabilidad
Un talud saturado pesa más y resiste menos. Al captar y evacuar el agua, el dren californiano produce tres efectos que trabajan a favor de la estabilidad:
Deprime el nivel freático
y agota bolsas de agua alojadas en el terreno.
Reduce las presiones intersticiales
que actúan sobre la superficie de deslizamiento.
Aumenta la resistencia del terreno y aligera el talud
mejorando el factor de seguridad.
Es, casi siempre, la actuación más barata y menos invasiva para ganar estabilidad: no hormigona, no cose el
terreno, no lo refuerza… simplemente le quita el agua que lo estaba desestabilizando. Y en muchos casos,
con eso basta.
Cuándo necesitas drenes californianos
Estos son los problemas reales que resolvemos con esta tecnología:
Taludes y desmontes con filtraciones
o agua que aflora en la superficie, sobre todo en obra de carretera y ferrocarril.
Laderas que deslizan tras lluvias intensas
donde el nivel freático sube y dispara el riesgo de rotura
Urbanizaciones y viales con daños
(grietas en calzada, muros, parcelas) provocados por un nivel freático elevado
Estabilización durante la excavación de un desmonte,
perforando los drenes a la vez que se abre el talud
Como complemento de anclajes, bulones o gunita
cuando el agua es parte del problema y hay que controlarla antes o durante el refuerzo.
Si te reconoces en alguno de estos escenarios, el drenaje es probablemente parte de la solución; pero conviene confirmarlo con un diagnóstico, porque la clave está en saber dónde está el agua y por dónde sacarla.
¿Cómo se ejecutan los drenes californianos?
El proceso es sencillo en apariencia, pero cada decisión depende de la hidrogeología del talud. Así lo trabajamos:
Estudio y replanteo
Antes de perforar, localizamos por dónde circula el agua y afloran las filtraciones. De ahí sale el número de drenes, su longitud y su posición: normalmente cerca del pie del talud y, en taludes altos, una línea de drenes al pie de cada berma.

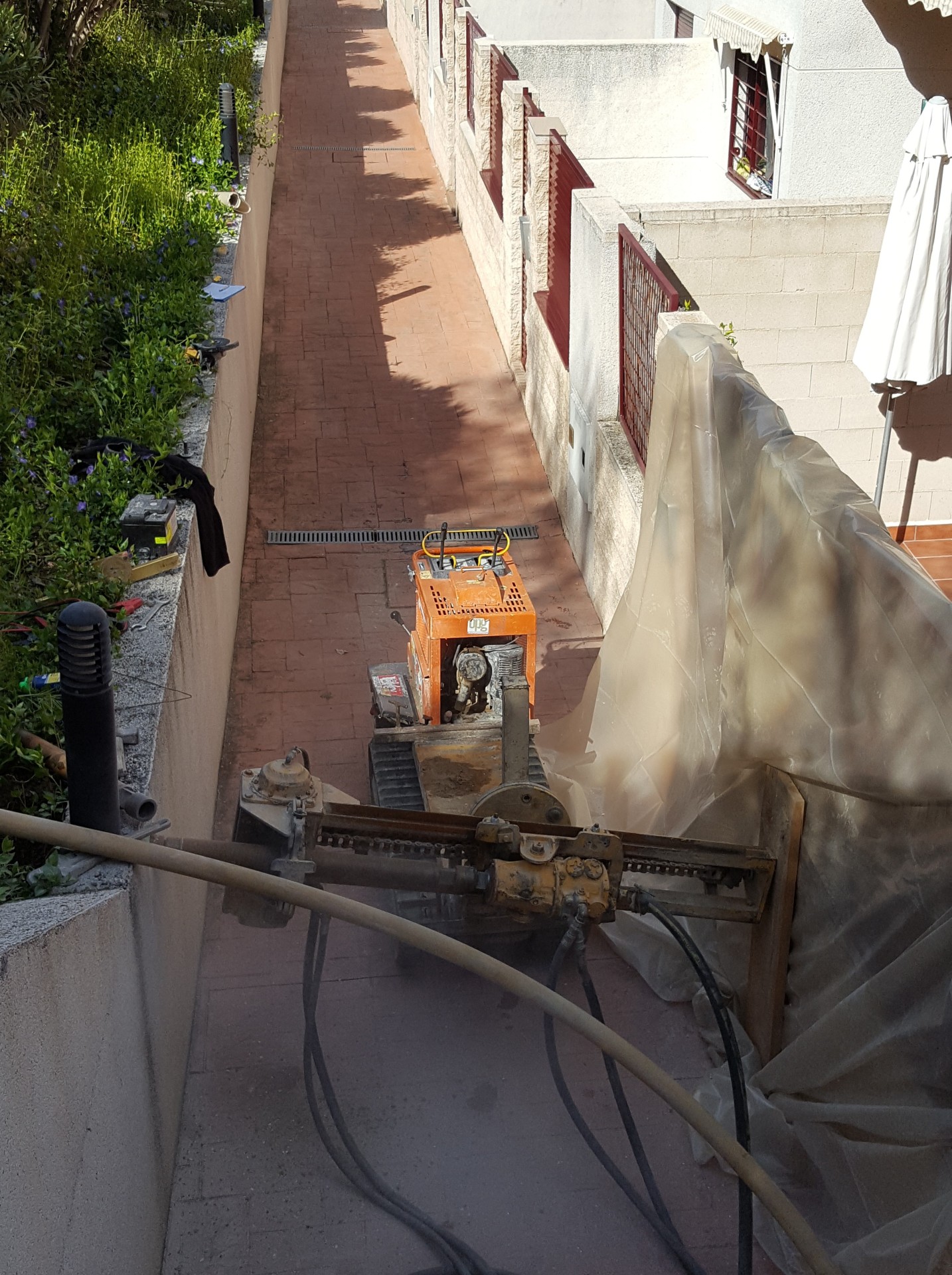

Perforación subhorizontal ascendente
Se ejecuta con una ligera pendiente hacia arriba (habitualmente entre el 2 % y 5-10º) para que el agua salga sola por gravedad. Se realiza con carro perforador —el mismo tipo que se emplea en bulones y sondeos— y con diámetros que pueden llegar hasta unos 20 cm.
Entubación en terreno inestable
Cuando el terreno se desmorona, se perfora revistiendo el taladro para que no colapse antes de meter el tubo dren. Esta situación, con agua de por medio, es justo donde se nota la experiencia.
Colocación del tubo dren
Se introduce un tubo ranurado/perforado de PVC, a menudo envuelto en geotextil para evitar que los finos colmaten las ranuras. Los primeros 2-3 metros más cercanos a la boca se dejan ciegos (sin ranurar) para no erosionar la superficie del talud, y el tramo captador se introduce dentro de la zona donde se acumula el agua.
Recogida y canalización
El agua que sale de cada dren se conduce con cunetas o bajantes hasta la red de pluviales, para que no vuelva a infiltrarse en el terreno. Un dren que vierte de vuelta al talud no sirve de nada; el detalle de la salida es tan importante como la perforación.
¿En qué terrenos y taludes se aplican?
Prácticamente en cualquiera: suelos cohesivos, granulares, rellenos antrópicos y roca. La clave no es tanto el tipo de terreno como leer bien sus condiciones hidrogeológicas y adaptar la perforación y la disposición de los drenes a cada caso. Habitualmente se disponen en una o dos filas, con separaciones de entre 3 y 10 metros, y en taludes muy altos se combinan con bermas.
Donde de verdad marcamos la diferencia es en los entornos con presencia de agua —nivel freático elevado, filtraciones, cauces, zonas saturadas—, uno de los contextos técnicamente más exigentes del sector y una de las especialidades de OPG Terra. Cuando el agua manda, es cuando más se nota tener a un equipo que la domina.
¿Qué materiales y maquinas hacen falta?
Materiales
Tubo dren de PVC
ranurado o perforado, preferible al metálico por su resistencia a la corrosión.
Geotextil de filtro
que envuelve el tubo para evitar colmataciones cuando el terreno tiene finos.
Elementos de recogida
(cunetas, bajantes) para conducir el agua drenada hasta la red de pluviales.
Maquinaria y equipos:
Carro de perforación
a rotación o rotopercusión, con entubación cuando el terreno lo exige.
Equipos de longitud
capaces de alcanzar la profundidad de proyecto (que en taludes altos puede llegar a varias decenas de metros).
Ejecutar con medios propios este parque de maquinaria nos da control directo sobre plazos y calidad: no dependemos de terceros para entrar cuando la obra lo necesita.
Ventajas de los drenes californianos
Instalación rápida y sencilla
frente a otros sistemas de drenaje profundo.
Desagüe por gravedad
no necesitan bombas, energía ni mantenimiento continuo
Se pueden ejecutar con la inestabilidad ya iniciada
incluso durante la propia excavación del talud.
Alcanzan toda la superficie del talud
y actúan en profundidad, donde está el problema
Solución económica
que en muchos casos evita refuerzos mucho más caros… o los hace innecesarios
Diagnóstico y control técnico: resolver, no solo perforar
Un dren mal situado no drena nada. Por eso no empezamos por la máquina, sino por el diagnóstico: entender de dónde viene el agua, hacia dónde quiere ir y cómo sacarla de forma que el talud recupere estabilidad de manera duradera. Definimos la disposición, ejecutamos con control y documentamos el resultado, a disposición de la Dirección Facultativa.
Es la diferencia entre «hacemos drenes» y «resolvemos tu problema de agua». Nosotros preferimos lo segundo.
Cuéntanos tu problema y te decimos cómo resolverlo
¿Un talud que rezuma agua, una ladera que desliza, una urbanización con daños por filtraciones? Envíanos los datos de tu obra y nuestro equipo técnico valorará si los drenes californianos son la mejor solución —o cuál lo es.
Preguntas frecuentes
Qué diferencia hay entre un dren californiano y un dren francés
El dren francés es un drenaje superficial: una zanja rellena de material filtrante. El californiano es un drenaje profundo perforado, que llega a decenas de metros dentro del talud para captar el agua donde se acumula. Cuando el agua está en profundidad, el californiano es la solución adecuada.
¿Se pueden ejecutar con el talud ya en movimiento?
Sí, y es una de sus grandes ventajas. Pueden instalarse una vez iniciada la inestabilidad e incluso durante la propia excavación del desmonte, actuando de forma rápida sobre la causa del deslizamiento: el agua.
¿Necesitan bombas o mantenimiento?
No. El desagüe se produce por gravedad gracias a la ligera pendiente ascendente de la perforación, sin bombas ni energía. Basta un mantenimiento básico de las salidas y cunetas para asegurar su buen funcionamiento a largo plazo.
¿Cuánto tardan en estabilizar un talud?
El alivio de presiones empieza en cuanto el dren capta y evacúa el agua, aunque la recuperación de estabilidad del talud es progresiva y depende de la hidrogeología. Por eso el número, la longitud y la posición de los drenes se definen a partir de un diagnóstico previo, no de forma estándar.
¿Los drenes bastan por sí solos o hay que combinarlos con otras soluciones?
Depende del caso. Muchas veces, quitar el agua es suficiente para que el terreno recupere resistencia; en otros, el drenaje es el paso previo que permite que anclajes, bulones o gunita trabajen bien. El diagnóstico decide si el dren es la solución completa o parte de ella.
