Inyecciones armadas
Inyecciones armadas:
Devolvemos al terreno
la resistencia que ha perdido
Una grieta que avanza en una fachada. Un edificio que asienta por un lado mientras el otro se mantiene. Un terreno flojo que ya no sostiene lo que tiene encima. Cuando el terreno pierde capacidad, la estructura lo nota, y las soluciones de siempre no siempre bastan.
Las inyecciones armadas son una de las tecnologías más eficaces para actuar precisamente sobre ese problema: mejorar el terreno desde dentro para aumentar su resistencia, reducir su deformabilidad y controlar las filtraciones, con una precisión que se mide en milímetros. En OPG las proyectamos y ejecutamos con medios propios, y las aplicamos donde de verdad se complica la técnica: edificios en uso, patrimonio, accesos difíciles y, muy especialmente, terrenos con presencia de agua.
Pero no las vendemos como una técnica de catálogo. El terreno no falla igual en dos obras, así que no empezamos preguntándonos qué máquina llevamos. Empezamos por el diagnóstico: por qué el terreno ha
perdido estabilidad y qué solución resolverá el problema de raíz. La inyección armada es, muchas veces, la respuesta; pero antes hay que confirmarlo.
Qué son las inyecciones armadas
Una inyección armada consiste en introducir en el terreno, de forma controlada, lechadas de cemento o microcemento a través de tubos manguito instalados previamente en perforaciones. Esas lechadas fraguan y endurecen dentro del suelo, y el resultado es un terreno más resistente, menos deformable y menos permeable.
La clave está en el sistema de tubos manguito con doble obturador: permite tratar cada tramo de forma independiente, a la profundidad exacta que interesa, y repetir la inyección tantas veces como haga falta
sin volver a perforar. Por eso se llaman «armadas»: los propios tubos quedan integrados en el terreno tratado y actúan como un esqueleto que lo cose y lo refuerza.
Según el tipo de suelo, el tratamiento se ejecuta mediante inyecciones de impregnación —que rellenan los huecos de terrenos granulares sin alterarlos— o mediante inyecciones de fracturación hidráulica, una rotura controlada del suelo reservada a terrenos más finos (limos y arcillas). En una misma obra pueden combinarse las dos.
Qué consigues con una inyección armada
Actuando sobre el terreno, y no solo sobre los síntomas, esta tecnología permite:
Consolidar el terreno
y aumentar su capacidad portante allí donde la ha perdido.
Recalzar cimentaciones
y frenar asentamientos diferenciales que están dañando la estructura
Reducir la permeabilidad
e impermeabilizar el terreno para controlar filtraciones.
Estabilizar taludes, laderas y deslizamientos
mejorando el comportamiento del suelo.
Controlar las deformaciones con precisión milimétrica
lo que la hace idónea para edificios habitados o infraestructuras en servicio.
Cuándo necesitas inyecciones armadas
Estos son los problemas reales por los que nos suelen llamar arquitectos, ingenierías, constructoras, administradores de fincas y administraciones públicas:
- Edificios con grietas y asentamientos por pérdida de capacidad del terreno de cimentación, incluidos edificios habitados que no pueden pararse.
- Rehabilitación y recalce de estructuras existentes y patrimonio histórico, donde cualquier movimiento debe ser mínimo.
- Infraestructuras en servicio —carreteras, ferrocarril, puentes, obras hidráulicas— que hay que reforzar sin cortar el servicio.
- Naves e instalaciones industriales donde detener la producción tiene un coste muy alto.
- Excavaciones y cortes verticales junto a medianeras, que exigen consolidar el terreno antes de excavar.
- Actuaciones de emergencia tras un movimiento del terreno o una filtración que ha comprometido la seguridad.
Si te reconoces en alguno de estos escenarios, la inyección armada es probablemente parte de la solución.
Pero conviene confirmarlo con un diagnóstico geotécnico: la clave está en saber por qué falla el terreno y
dónde hay que actuar exactamente.
Cómo se ejecutan las inyecciones armadas
El procedimiento parece sencillo, pero cada decisión depende del terreno. Así lo trabajamos:
1. Perforación del terreno
Se ejecutan los sondeos hasta la profundidad prevista, exactamente en la zona que hay que mejorar.
Cuando el terreno tiende a desmoronarse, se perfora con entubación o lodos para que el taladro no colapse.

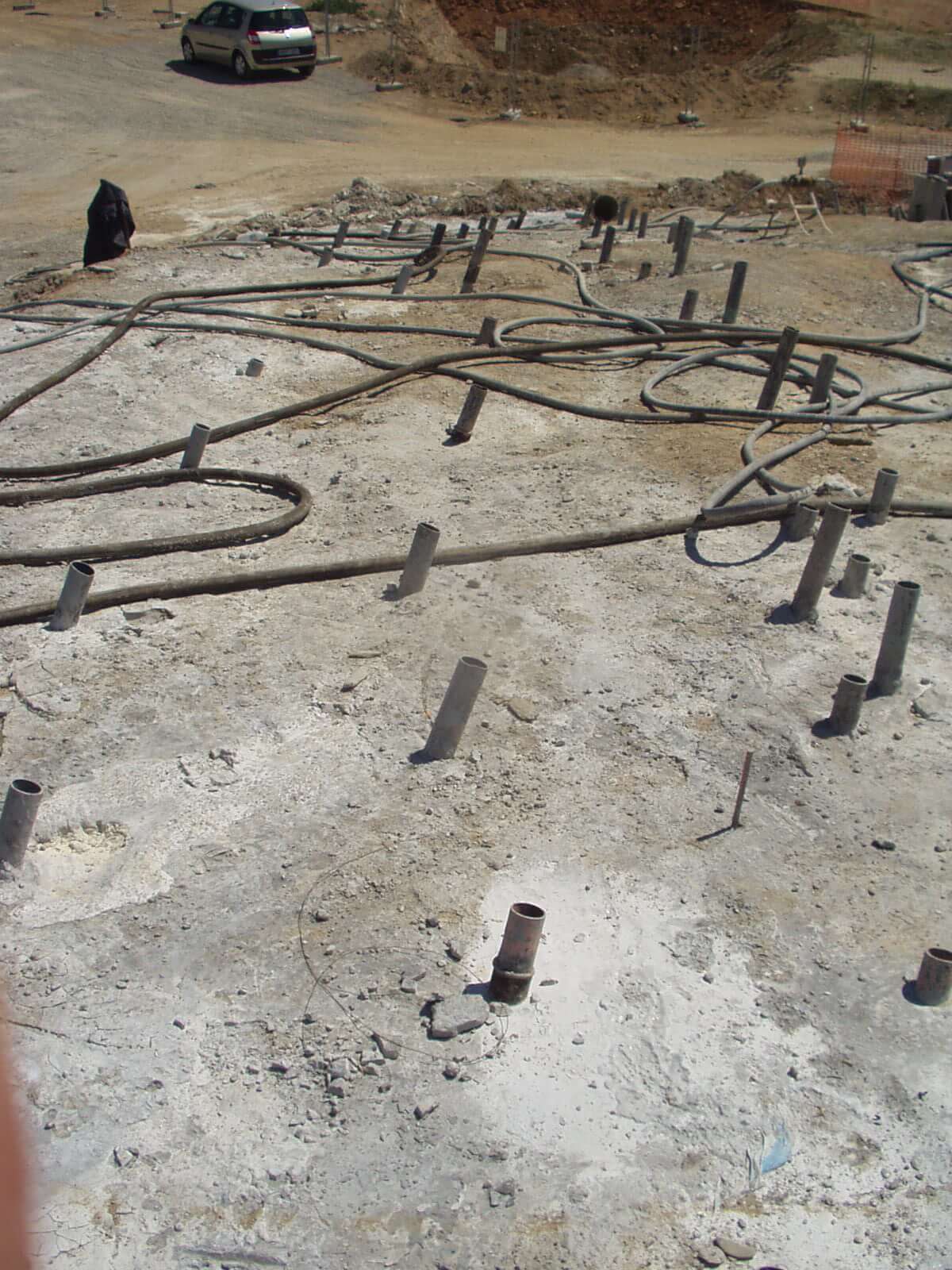

2. Instalación del tubo manguito
Dentro de la perforación se introduce el tubo manguito, con pequeños orificios repartidos cada 33 cm a 1 metro y protegidos por manguitos de goma que funcionan como válvulas antirretorno. Este sistema es el que permite tratar cada tramo por separado y volver a inyectar sin reperforar.
3. Sellado con «gaine»
El hueco entre el tubo y el terreno se rellena con una mezcla de cemento y bentonita (la «gaine»), calculada para que la lechada de inyección no se escape a lo largo del sondeo y penetre solo donde debe.
4. Inyección por fases con doble obturador
Con un doble obturador se aísla el tramo concreto que interesa y se inyecta la lechada controlando en todo momento presión, caudal, volumen y tiempo. Cada tramo puede reinyectarse las veces necesarias, subiendo la presión y afinando la mezcla, hasta alcanzar el comportamiento definido en el proyecto.
5. Control de la respuesta del terreno
Durante toda la ejecución se monitorizan las deformaciones del terreno y de la estructura. Eso permite ajustar el tratamiento en tiempo real y mantener los movimientos dentro de límites milimétricos, minimizando el riesgo para edificios e infraestructuras próximas.
Impregnación o fracturación hidráulica:
cada terreno pide lo suyo
Inyecciones de impregnación
Se emplean en terrenos granulares (gravas y arenas): la lechada rellena los poros y huecos sin romper el terreno, con cemento convencional o microcemento según la granulometría
Inyecciones de fracturación hidráulica
Se reservan para suelos con un 20 % o más de finos (arenas limosas, arcillas, limos), que no se dejan impregnar. Aquí la lechada produce una rotura controlada del terreno y, con las sucesivas fases, lo consolida y lo «arma» con una red de lenguas de cemento endurecido.
Elegir bien entre una y otra —o combinarlas— es parte del diagnóstico, y marca la diferencia entre un tratamiento que funciona y uno que se queda a medias.
En qué terrenos se aplican
Prácticamente en cualquiera: arenas, gravas, arenas limosas y arcillosas, limos, arcillas, rellenos antrópicos, terrenos heterogéneos o alterados, suelos muy permeables y terrenos saturados o con nivel freático elevado. La clave no es tanto el tipo de suelo como leer bien sus condiciones y ajustar el tipo de inyección, la mezcla y la disposición de los tubos a cada caso.
¿Qué materiales y maquinaria hacen falta?
Materiales
Lechada de cemento estable o microcemento
Según la granulometría del terreno
Tubo manguito
(Metálico o de PVC) con manguitos de goma que actúan como válvulas antirretorno
Mezcla de cemento-bentonita («gaine»)
Para sellar el tubo al terreno y que la lechada penetre solo donde debe.
Redondo de acero
En el interior del tubo cuando hay que reforzar su capacidad mecánica.
Maquinaria y equipos:
Maquinaria y equipos:
Con entubación o lodos cuando el terreno lo exige.
Bombas de impulsión
De la mezcla y tuberías de conducción.
Doble obturador
Para aislar e inyectar cada tramo de forma selectiva.
Equipos de control continuo
De presión, caudal, volumen y deformaciones milimétricas del terreno
Ejecutar con medios propios este parque de maquinaria nos da control directo sobre plazos y calidad: no
dependemos de terceros para entrar cuando la obra lo necesita.
Especialistas en actuaciones con presencia de agua
El agua es el factor que más multiplica la dificultad de cualquier actuación geotécnica: reduce la capacidad del suelo, favorece la erosión interna y complica la ejecución de cualquier tratamiento. Y es justo ahí donde tenemos nuestra ventaja.
En OPG hemos intervenido en obras donde el agua no era un condicionante más, sino el principal desafío: puertos, muelles y diques, canales y presas, obras junto a ríos, zonas inundables, excavaciones bajo el nivel freático y terrenos permanentemente saturados. Muchas empresas tienen maquinaria para inyectar; muy pocas cuentan con experiencia consolidada cuando el agua manda. Ese conocimiento es difícil de copiar, y es una de las señas de identidad de la casa.
Ventajas de las inyecciones armadas
Solución a medida
Cada tratamiento se diseña para el terreno y la estructura concretos
Máximo control
Presión, caudal, volumen y deformaciones se controlan en continuo.
Reinyección sin reperforar
El sistema de tubos manguito permite volver sobre cada tramo.
Movimientos milimétricos
Idónea para edificios en uso, patrimonio, hospitales e infraestructuras críticas
Compatible con otras tecnologías
Se combina con micropilotes, anclajes, bulones y drenajes dentro de una solución integral
Actúa sobre el origen
Mejora el comportamiento del terreno, no solo tapa el síntoma; una solución duradera
Diagnóstico y control técnico: resolver, no solo inyectar
Una inyección mal diseñada no consolida nada. Por eso no empezamos por la máquina, sino por entender el problema: de dónde viene, cómo se comporta la cimentación y qué tratamiento devolverá la estabilidad de forma duradera. Diseñamos la intervención, la ejecutamos con control exhaustivo y la documentamos por completo, a disposición de la Dirección Facultativa
Esa es la diferencia entre «hacemos inyecciones» y «resolvemos tu problema geotécnico».
Nosotros preferimos lo segundo, y por eso nos llaman cuando una actuación exige algo más que aplicar un procedimiento estándar, incluso cuando otras soluciones ya se han descartado o no han funcionado.
Cuéntanos tu problema y te decimos cómo resolverlo
¿Un edificio que asienta, una cimentación que ha perdido apoyo, filtraciones o un terreno que no sostiene lo que debe? Envíanos los datos de tu obra y nuestro equipo técnico valorará si las inyecciones armadas son la mejor solución —o cuál lo es.
Preguntas frecuentes sobre inyecciones armadas (FAQ)
Qué diferencia hay entre inyecciones armadas, de impregnación y de fracturación hidráulica
«Inyecciones armadas» es el término general del tratamiento con tubos manguito. Dentro de él, la impregnación rellena los huecos de terrenos granulares sin romperlos, y la fracturación hidráulica genera una rotura controlada en terrenos finos para consolidarlos. El tipo de suelo determina cuál se emplea, y a veces se combinan en una misma obra.
Qué es el sistema de tubos manguito y por qué es tan importante
Es un tubo con orificios protegidos por manguitos de goma que actúan como válvulas antirretorno. Permite tratar cada tramo de forma independiente, a la profundidad exacta, y reinyectar tantas veces como haga falta sin volver a perforar. Ese control por fases es lo que hace tan precisa a la técnica.
Qué diferencia hay entre inyecciones armadas e inyección de resinas expansivas
Las resinas expansivas actúan de forma rápida y son adecuadas para asientos ligeros y pavimentos. Las inyecciones armadas con cemento o microcemento consolidan el terreno en profundidad, por fases y con control milimétrico, y «arman» el suelo con los propios tubos. Para patologías profundas o de mayor
exigencia técnica, la inyección armada aporta un control y una durabilidad superiores.
Las inyecciones armadas pueden frenar un asentamiento que está en marcha
Sí. Al consolidar el terreno desde dentro y controlar las deformaciones en continuo, permiten estabilizar cimentaciones que están asentando, manteniendo los movimientos en el orden milimétrico. Un tratamiento bien diseñado es lo que marca la diferencia.
Cómo se garantiza que la construcción de al lado no sufra durante la inyección
Monitorizando presión, caudal, volumen y deformaciones en tiempo real durante toda la ejecución. Ese control continuo permite ajustar el tratamiento sobre la marcha y mantener los movimientos dentro de límites milimétricos, algo clave junto a medianeras o en edificios en uso.
